ح شعاع



تتوفر كمرات H- في نطاق واسع من المواصفات، مصنفة على النحو التالي:



1.بواسطة عرض شفة:

• شفة واسعة (HW):عرض الحافة (B) أكبر من أو يساوي ارتفاع الويب (H).



• شفة متوسطة (جلالة):عرض الحافة (B) يساوي تقريبًا ارتفاع الويب (HH).



• شفة ضيقة (HN):يبلغ عرض الحافة (B) حوالي نصف ارتفاع الشبكة (H).



2. عن طريق التطبيق:



تتضمن كمرات H-، وأعمدة كمرات H-،تحمل أكوام، و-عوارض شفة إضافية سميكة. في بعض الأحيان، يتم أيضًا تضمين قنوات - الأرجل المتوازية ومقاطع -الشفة T- المتوازية أيضًا في هذه الفئة. بشكل عام، يتم استخدام أنواع الفلنجات الضيقة- كعوارض، بينما يتم استخدام أنواع الفلنجات العريضة- كأعمدة.



3. حسب طريقة الإنتاج: عوارض H ملحومةوعوارض H مدرفلة-..



4. حسب الحجم (ارتفاع الويب H):

حجم كبير-:

H>700 ملم



الحجم المتوسط-:

300 ملم أقل من أو يساوي H أقل من أو يساوي 700 ملم



الحجم الصغير-:

H<300mm

(بحلول نهاية عام 1990، وصل أكبر كمر H-في العالم إلى ارتفاع شبكة يبلغ 1200 مم وعرض الحافة 530 مم).



المعايير الدولية

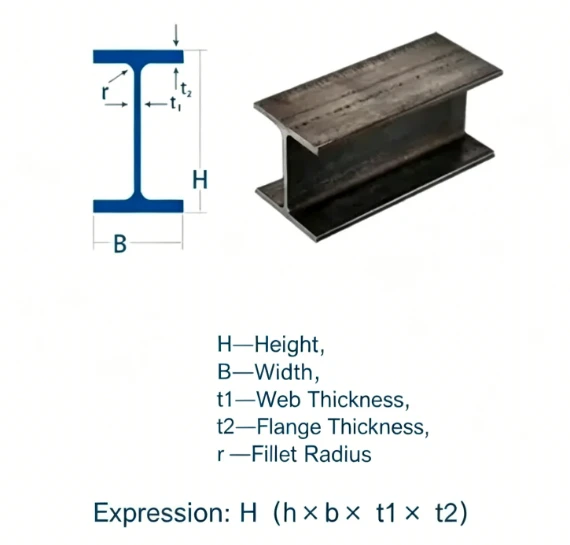

على المستوى الدولي، تنقسم معايير منتج -Hbeam إلى نظامين:إمبراطوريومتري. تتبنى الولايات المتحدة والمملكة المتحدة في المقام الأول النظام الإمبراطوري، في حين تستخدم الصين واليابان وألمانيا وروسيا النظام المتري. وبغض النظر عن الوحدات، يتم تمثيل المواصفات بأربعة أبعاد أساسية:

ارتفاع الويب (ح)

عرض الشفة (ب)

سمك الويب (د)

سمك الحافة (ر)

في حين تختلف طرق التمثيل حسب البلد، فإن الحجم المنتج يتراوح والتحمل الأبعادتظل متسقة إلى حد كبير في جميع أنحاء العالم.



في مجالات البناء والآلات، تعتبر كمرات H- وكمرات I- نوعين من الفولاذ الذي"تبدو متشابهة ولكنها يمكن أن تسبب أعطالًا هيكلية خطيرة في حالة إساءة استخدامها."حتى المهندسين ذوي الخبرة يخلطون أحيانًا بين أدائهم وسيناريوهات التطبيق.

اليوم، نقدم{0}تحليلًا متعمقًا لهؤلاء "الأخوة الفولاذيين" عبر أربعة أبعاد: الهيكل والأداء والتكلفة وعملية الإنتاج!



I. شكل متقاطع - مقطعي



أنا-شعاع:

المقطع العرضي-يشبه الحرف الصيني "工".

العلوي والسفليالشفاه مدببة(أكثر سمكًا عند الجذر وأرق عند الحافة) مع ميل يبلغ حوالي 14٪.

ويتميز أشبكة سميكة, الشفاه الضيقةوحواف مستديرة عند نقاط الانتقال.



ح-شعاع:

يشبه المقطع العرضي-الحرف الإنجليزي "H" إلى حد كبير.

الالشفاه لها سماكة موحدة ومتوازيةلبعضهم البعض.

إن النسبة بين ارتفاع القسم وعرض الحافة متوازنة بشكل جيد-، والحواف مربعة (بزاوية قائمة-)، والتماثل العام أعلى بكثير.



ثانيا. مقارنة الأداء

مؤشر	أنا-شعاع	ح-شعاع
مقاومة الانحناء	ضعيف(فلنجات ضيقة، تركيز عالي للضغط)	قوي(فلنجات عريضة، توزيع موحد للضغط)
المقاومة الالتوائية	فقير(عرضة للتشوه)	ممتاز(تماثل مقطعي-عالي)
الاستقرار الجانبي	يتطلب دعمًا/دعمًا إضافيًا	مدمج-في الاستقرار "المضاد-للاهتزاز".
استخدام المواد	قليل(منحدر الحافة يسبب هدر المواد)	عالي(يوفر 10%-15% من وزن الفولاذ)



تحذير:أنا-الكمرات المستخدمة كأعمدة تحميل-معرضة للانبعاج وعدم الاستقرار.تعتبر العوارض H-"العمود الفقري" الحقيقي للمباني الشاهقة-.



ثالثا. عملية الإنتاج



أنا-شعاع:

يتم إنتاجه بشكل عام عبرتدحرج ساخن-.العملية في تمريرة واحدة. العملية بسيطة والتكلفة منخفضة نسبيا. في حالات نادرة جدًا،-يتم تصنيع كمرات I من خلال اللحام.



ح-شعاع:

يتم إنتاجه في المقام الأول من خلالتدحرج ساخن-.، على الرغم من أن البعضملحومةمن ثلاث ألواح فولاذية منفصلة.

تعتبر عملية الدرفلة على الساخن-للكمرات H-أكثر تعقيدًا وتتطلب مصانع درفلة عالمية متخصصة. وبالتالي فإن تكلفة الإنتاج تقريبيةأعلى بنسبة 20% إلى 30%من تلك الموجودة في الحزم-.



رابعا. اختلافات التطبيق



أنا-شعاع:

يشيع استخدامها كمامكونات الشعاع الأفقيفي الهياكل الفولاذية. ونظرًا لأبعاد المقطع العرضي- الصغيرة نسبيًا، فهو مناسب للسيناريوهات ذاتمساحات صغيرة وأحمال خفيفة.



ح-شعاع:

تستخدم على نطاق واسع كماتحميل-الأعمدة المحاملفي الهياكل الفولاذية. ونظرًا لأبعاد مقطعه العرضي الأكبر- وقوته الفائقة، فإنه يُستخدم على نطاق واسع في السيناريوهات ذاتمساحات كبيرة ومتطلبات الحمل الثقيل.



هل يمكن للعارضة السميكة-استبدال عارضة H-؟

الحقيقة:تختلف أشكال المقاطع العرضية-والخصائص الميكانيكية بشكل أساسي. في حين أن شعاع I-قد يكون بمثابة بديل محدود في سيناريوهات محددة، فهو كذلكليس بديلا يعادلهالعارضة H-!



تُستخدم العوارض H- بشكل أساسي كمكونات العوارض والأعمدة في الهياكل الصناعية والمدنية.

• دعامات محامل الحمل الفولاذية-.للهياكل الصناعية.



• أكوام الصلب وهياكل المساندةللمشاريع الهندسية تحت الأرض.



• هياكل المعدات الصناعيةللصناعات البتروكيماوية والطاقة والمرافق العامة.



• المكونات الهيكليةللجسور الفولاذية-الطويلة.



• هياكل الإطارلبناء السفن وتصنيع الآلات الثقيلة.



• عوارض الشاسيه والأقواسللقطارات والسيارات والجرارات.



• أنظمة الدعملأحزمة نقل الموانئ وحواجز الحماية/الحواجز على الطرق السريعة.





تتميز العارضة I- بعرض شفة صغير (طول الحافة) وارتفاع كبير، مما يسمح لها بمقاومة القوى في اتجاه واحد فقط.

• يتميز العارضة H- بقسم عميق وسمك كبير، مما يمكنه من تحمل القوى من اتجاهين.



• ومع تطور المباني ذات الهياكل الفولاذية،-لم تعد العوارض الخشبية وحدها كافية. حتى العوارض السميكة- تكون عرضة لعدم الاستقرار (الانبعاج) عند استخدامها كأعمدة حاملة للحمل.



• يقتصر استخدام كمرات I- ككمرات عرضية، بينما تم تصميم كمرات H- للاستخدام كأعمدة حاملة للحمل الهيكلي-.



• عارضة H- عبارة عن فولاذ ذو مقطع اقتصادي يتمتع بخصائص ميكانيكية مقطعية عرضية- متفوقة مقارنةً بكمرة I-، وقد سُميت بهذا الاسم نظرًا لشكلها الذي يشبه الحرف الإنجليزي "H." حواف الكمرات -المدلفنة على شكل حرف H-أعرض من تلك الموجودة في الكمرات I-، مما يوفر صلابة جانبية أكبر ومقاومة انحناء أعلى. وبموجب نفس المواصفات، يكون الوزن النظري للكمرة H-أخف من الوزن النظري للكمرة I-.



• تحتوي حواف الشعاع I- على مقطع عرضي مدبب- (أكثر سمكًا بالقرب من الويب وأرق عند الحافة الخارجية)، بينما تحتوي حواف الشعاع H- على مقطع عرضي موحد - (سمك ثابت).



• H هو المصطلح العام للكمرات H- ويشير عادةً إلى الأنواع الملحومة (المصنعة)؛ تشير HW وHM وHN على وجه التحديد إلى العوارض -المدرفلة على الساخن-.



• يشير HW إلى الحزم H- حيث يكون الارتفاع وعرض الحافة متساويين بشكل أساسي. يتم استخدامها بشكل أساسي كأعمدة فولاذية أساسية في هياكل الإطارات الخرسانية المسلحة (RC)، والمعروفة أيضًا باسم الأعمدة الفولاذية الصلبة. في الهياكل الفولاذية النقية، يتم استخدامها بشكل أساسي للأعمدة.



• يشير HM إلى الحزم H- حيث تبلغ نسبة الارتفاع-إلى-العرض حوالي 1.33 إلى 1.75. في الهياكل الفولاذية، يتم استخدامها كأعمدة إطار فولاذي أو كعوارض إطارية في الهياكل المعرضة للأحمال الديناميكية، مثل منصات المعدات.



• يشير HN إلى الحزم H- حيث تكون نسبة الارتفاع-إلى-العرض 2 أو أكبر. وهي تستخدم في المقام الأول للحزم. فائدة الحزم I- تعادل فائدة الحزم HN - type H - .
